¿Por qué usar monoflanges?
En la industria de procesos, el espacio es limitado, la normativa es exigente y la seguridad es prioritaria. En este contexto, elegir el sistema de aislamiento adecuado no es una cuestión secundaria. Las monoflanges DBB son una respuesta compacta y eficaz. Reducen volumen sin renunciar a prestaciones ni integridad mecánica
¿Cómo funcionan?

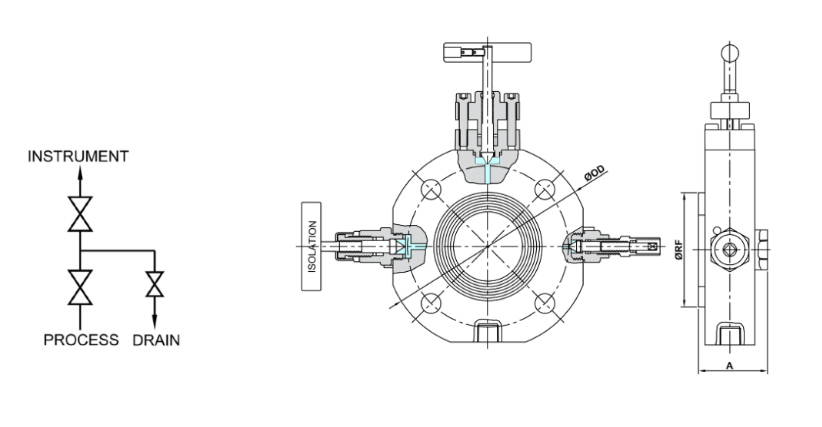

Una monoflange DBB concentra tres funciones clave en un único componente: aislamiento primario, aislamiento secundario y purga intermedia. Esta configuración reemplaza la disposición tradicional de dos válvulas separadas más una línea de drenaje. El resultado es un sistema más ligero, compacto y fácil de mantener.
Estas válvulas son especialmente útiles en puntos de instrumentación crítica: transmisores de presión, caudal, nivel o temperatura. También son ideales en líneas de inyección química, puntos de muestreo o zonas de difícil acceso, donde es fundamental reducir tiempos de intervención sin comprometer la seguridad del proceso.
Ventajas de diseño
A diferencia de las DBB convencionales, las monoflanges están pensadas para montarse directamente sobre una brida de proceso. Su diseño tipo «slim body» evita el uso de tuberías adicionales o soportes auxiliares. Esto disminuye el número de uniones, reduce el riesgo de fuga y simplifica el montaje.
La fase de especificación es crítica. Hay que considerar materiales (acero inoxidable, dúplex, aleaciones especiales), tipo de cierre (bola o aguja), clase de presión, conexiones finales y cumplimiento con normativas internacionales. En entornos ATEX, plataformas offshore o procesos con vibración, cada detalle cuenta.
Ventajas operativas
Las monoflanges simplifican el mantenimiento programado. Al concentrar funciones de aislamiento en una sola unidad, se reduce el tiempo de bloqueo y se agiliza la gestión de permisos. En entornos peligrosos, esto mejora la trazabilidad y reduce el riesgo operativo.
En zonas marinas o espacios reducidos, como unidades offshore o skids compactos, la monoflange se monta directamente sobre el equipo. Esto elimina soportes adicionales, reduce peso estructural y acelera el montaje.
En Sistemiza integramos monoflanges DBB en paneles y sistemas paquetizados. Colaboramos con fabricantes homologados y aseguramos trazabilidad, cumplimiento normativo y documentación completa desde el diseño hasta la puesta en marcha.
Resultados de ingeniería
Elegir una monoflange no es solo una preferencia técnica. Es una decisión estratégica basada en eficiencia, fiabilidad y seguridad.
Las monoflanges DBB aportan:
- Mayor seguridad para el operario durante el aislamiento
- Menor volumen ocupado y montaje más rápido
- Menos puntos de fuga y mantenimiento más simple
- Fiabilidad en operaciones críticas
Usar una monoflange DBB no es solo una decisión de diseño. Es una apuesta por la seguridad del proceso y la claridad en la arquitectura del sistema. En entornos complejos, la simplicidad es una ventaja real.
