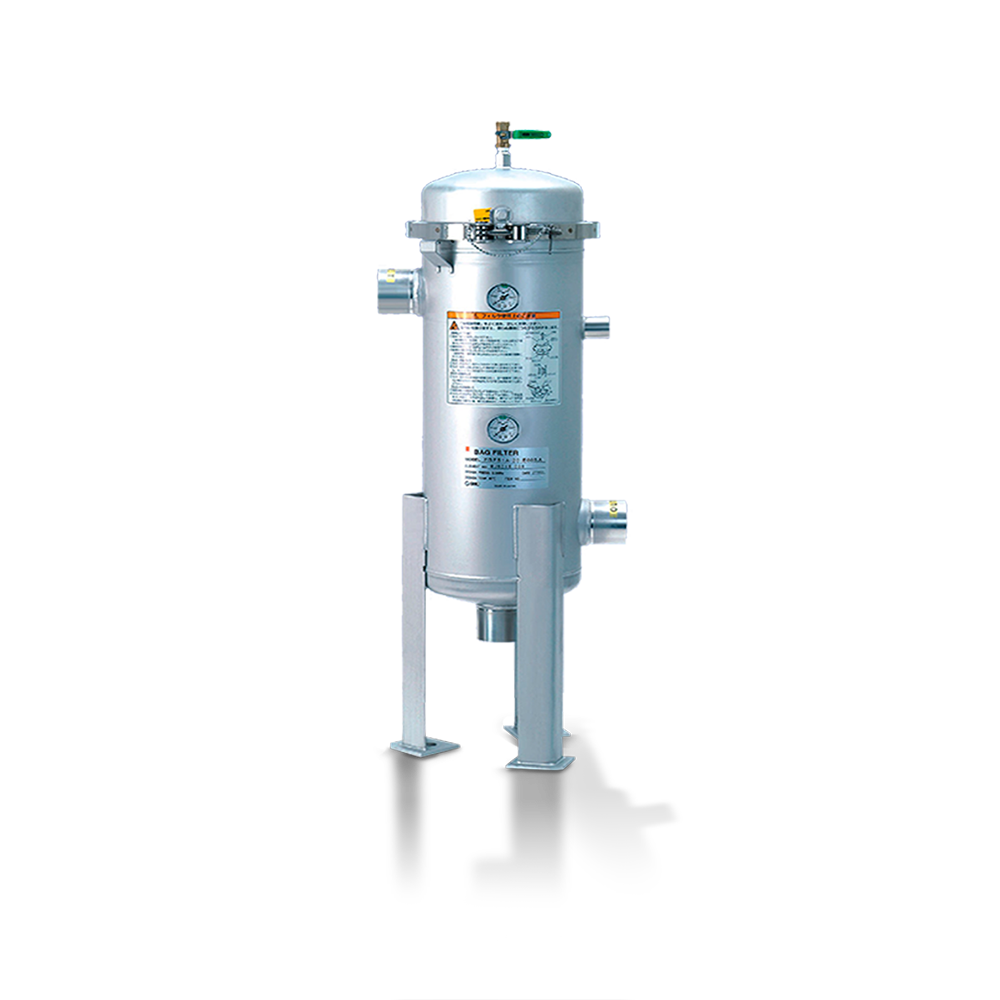

Los filtros tipo bolsa Allied filters ofrecen una solución eficaz, económica y de bajo mantenimiento para la filtración de líquidos con contenido variable de sólidos.
Su diseño modular permite una instalación sencilla, un alto rendimiento y un mantenimiento ágil mediante el reemplazo rápido del elemento filtrante sin necesidad de herramientas.
Gracias a su gran capacidad de retención de sólidos y a la amplia variedad de configuraciones disponibles, los filtros tipo bolsa Allied filters se adaptan a procesos industriales en sectores como la alimentación, química, cosmética, farmacéutica o tratamiento de aguas, garantizando la protección de bombas, válvulas y equipos de proceso.
Características
- Amplia superficie de filtración para bajas pérdidas de carga y mayor autonomía.
- Elementos filtrantes reemplazables en formato bolsa, disponibles en distintos micrajes (de 0,5 a 1500 µm).
- Presiones de trabajo de hasta 10 bar y temperatura máxima de 110 °C.
- Construcción en acero inoxidable 304/316L o materiales plásticos (PP o PVDF) para aplicaciones corrosivas.
- Diseño compacto y de fácil acceso, con tapa abatible y cierre estanco.
- Versiones simples o multibolsa para adaptarse a diferentes caudales.
- Cestas internas de acero inoxidable perforado con alta área abierta.
- Cumplimiento de la directiva europea de equipos a presión (PED 2014/68/UE) y posibilidad de marcado CE o certificación ATEX.
Opciones
- Cuerpos metálicos o plásticos según fluido y condiciones de servicio.
- Bolsas filtrantes en PP, PE, Inox o micromalla con distintos tipos de anillo (acero, plástico o moldeado).
- Configuraciones simples o multibolsa para caudales elevados.
- Conexiones roscadas o bridadas (DIN, ANSI) en distintas orientaciones.
- Camisas calefactoras, drenajes inferiores y venteos superiores opcionales.
- Inserciones magnéticas para capturar partículas metálicas.
- Acabados internos pulidos o electropulidos bajo solicitud para aplicaciones sanitarias
Especificaciones de los filtros dobles AIRPEL
| Parámetro | Descripción |
|---|---|
| Rango de filtración | 0,5 – 1500 µm |
| Caudal máximo | Hasta 640 m³/h (según modelo multibolsa) |
| Presión máxima | 10 bar |
| Temperatura máxima | 110 °C |
| Materiales del cuerpo | Acero inoxidable 304 / 316L / PP / PVDF |
| Materiales de la bolsa | Polipropileno, poliéster, acero inoxidable |
| Conexiones | Rosca BSP / brida DIN PN16 o ANSI 150# |
| Cierre | Tapa abatible con junta tórica (EPDM, Viton, PTFE) |
| Certificaciones | CE / PED / ATEX (bajo solicitud) |
Los filtros tipo bolsa Allied filters proporcionan una solución práctica y fiable para la eliminación de impurezas en líquidos de proceso, combinando alta capacidad de carga y sencillez operativa.
Su diseño compacto y modular permite adaptarse a múltiples configuraciones de caudal y espacio, ofreciendo un rendimiento constante y una sustitución rápida de los elementos filtrantes.
Por su versatilidad y bajo mantenimiento, son una excelente opción tanto como etapa principal de filtración como en sistemas de prefiltrado o depuración final en líneas industriales.
Datos de dimensionado de filtros bolsa Allied filters
Se requiere un filtro tipo bolsa para una línea de proceso con un caudal de 500 litros/min, una presión de 4 bar(g) y un fluido con contenido medio de partículas.
El objetivo es alcanzar una retención de sólidos de 25 µm, manteniendo una pérdida de carga inferior a 30 kPa.
- Comprobación de la presión y temperatura de trabajo del filtro: 4 bar(g) / 25 °C, dentro del rango estándar del modelo.
- Selección del elemento filtrante: bolsa tamaño 2 (0,5 m² de superficie) con micraje de 25 µm y cesta interior de acero inoxidable 316L.

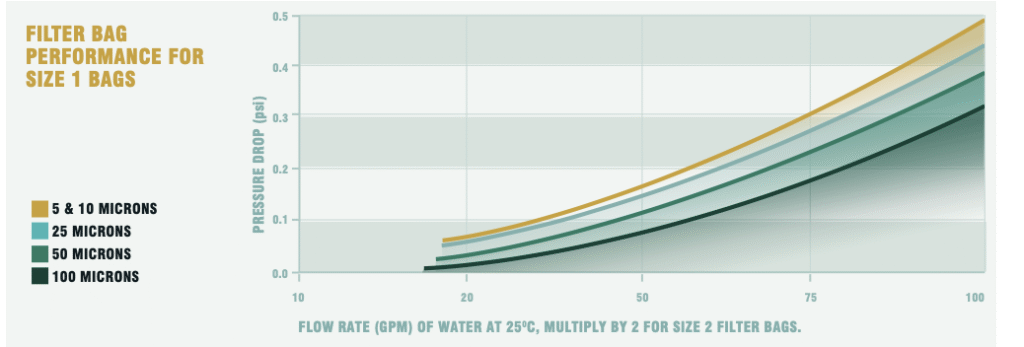

- Evaluación de caudal y pérdida de carga: según la curva de rendimiento, ΔP ≈ 0,25 bar, dentro del límite aceptable.
- Selección final: filtro tipo bolsa AIRPEL DN65 (2½”), cuerpo de acero inoxidable 316L, una bolsa de 25 µm y drenaje inferior con venteo superior.
Accesorios y repuestos para filtros tipo bolsa Allied filters
Una completa gama de accesorios opcionales permite adaptar los filtros a los requisitos específicos de cada cliente.
INDICADOR DE PRESIÓN DIFERENCIAL (D.P.I.)
El indicador de presión diferencial visualess o eléctricos están diseñados para monitorizar el estado de la cesta filtrante y proporcionar una señal visual cuando es necesario realizar la limpieza.
ACCESORIOS OPCIONALES DISPONIBLES CON LOS FILTROS
- Cestas internas de recambio, perforadas o con malla de acero inoxidable.
- Bolsas filtrantes de distintos materiales y micrajes.
- Válvulas de drenaje y venteo en acero inoxidable o plástico.
- Camisas calefactoras y aislantes térmicos.
- Inserciones magnéticas para partículas ferrosas.
- Conjuntos de juntas, cierres y abrazaderas de recambio.
Aplicaciones típicas
- Filtración de agua industrial, glicoles y aceites.
- Prefiltración en líneas de tratamiento químico o farmacéutico.
- Retención de pigmentos o sólidos en pinturas y barnices.
- Procesos de fabricación cosmética y alimentaria.
- Circuitos de limpieza o recirculación de líquidos industriales.
Los filtros tipo bolsa Allied filters combinan rendimiento técnico, fiabilidad y facilidad de mantenimiento.
Su diseño modular y su variedad de materiales permiten adaptarlos a cualquier proceso de filtración líquida, garantizando una operación estable y continua con el mínimo tiempo de parada.
En Sistemiza trabajamos cada proyecto desde la ingeniería: seleccionamos, dimensionamos y entregamos la solución óptima para mantener tu línea siempre en marcha.
Trabajamos cada proyecto desde la ingeniería: seleccionamos, dimensionamos y entregamos la solución óptima para mantener tu línea siempre en marcha.
Si quieres concer toda la información sobre esta y otras solucione de filtración que tenemos, descarga nuestro catálogo.
Ponte en contacto con nuestro departamento técnico / comercial y dinos como podemos ayudarte
